Od 01.01.2024 do nabídky zařazeny novinky, zejména ochranné kryty strojů ! Kompletní nabídka na www.krytystroju.cz.
vhodné pro soustruhy všech typů a různé druhy frézovacích, vrtacích a CNC zařízení; broušené vodicí a styčné plochy; spirálová destička zápustkově kovaná z legované kalené oceli
tato soustružnická sklíčidla zaručují homogenní upínací sílu díky samostředicím upínacím čelistem a přesné soustřednosti
soustružnické sklíčidlo vč. 1 sady pevných čelistí s vnitřním/vnějším stupňováním, klíče a fixačních šroubů

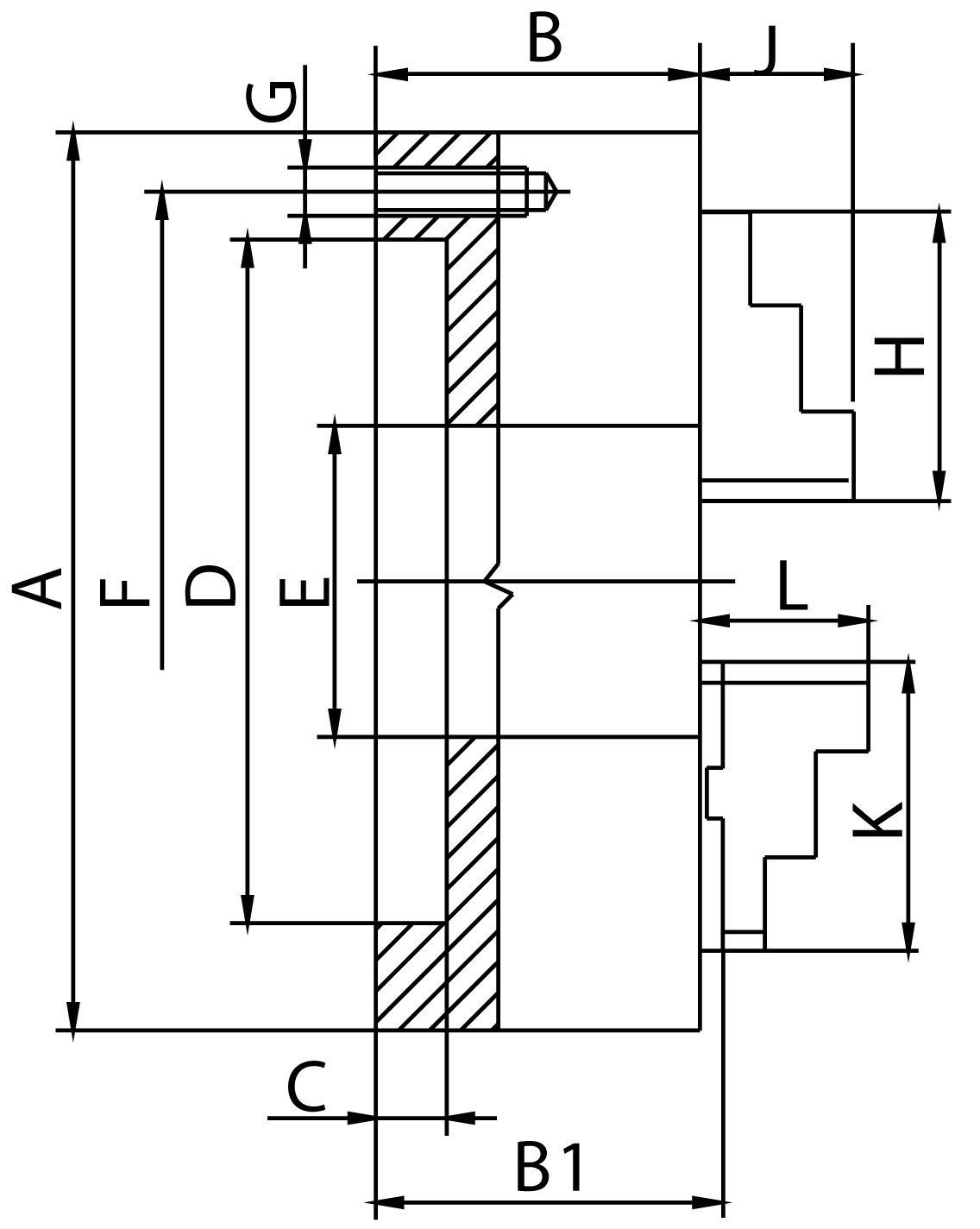

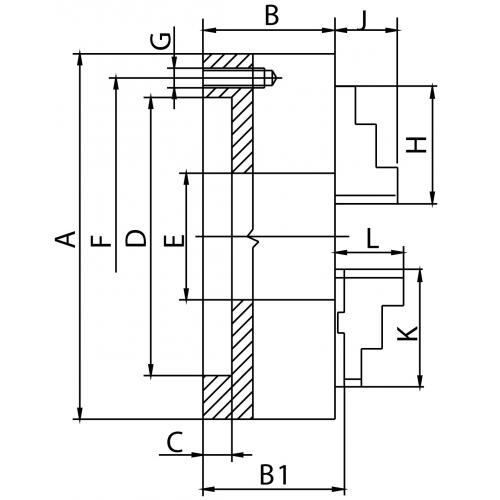

A (Ø) mm |
B mm |
C mm |
D mm |
E mm |
F mm |
G mm |
H mm |
J mm |
RPM MAX min -1 |
kg |
100 | 50 | 3 | 70 | 20 | 83 | 3xM8 | 42 | 17 | 5200 | 2,8 |
125 | 59,5 | 4 | 95 | 35,5 | 108 | 3xM8 | 51 | 20 | 4800 | 5 |
160 | 68 | 4 | 125 | 42 | 140 | 6xM10 | 70 | 32 | 4500 | 10 |
200 | 78 | 4 | 160 | 55 | 176 | 6xM10 | 85 | 29 | 4000 | 17,5 |
250 | 89 | 5 | 200 | 76 | 224 | 6xM12 | 105 | 34 | 2500 | 29 |
315 | 96,2 | 5 | 260 | 103 | 286 | 6xM16 | 125 | 43 | 2800 | 50 |
400 | 108 | 5 | 330 | 136 | 362 | 6xM16 | 145 | 55 | 2000 | 85 |
500 | 119 | 5 | 420 | 190 | 458 | 6xM16 | 180 | 60 | 1200 | 145 |
630 | 129 | 7 | 545 | 252 | 586 | 6xM16 | 225 | 70 | 1000 | 250 |
800 | 159 | 20 | 450 | 320 | 368,3 | – | 225 | 70 | 450 | 402 |
Parametry
A | B | C | Čelní házení | D | E | F | G | H | Házivost | J | kg | Max.up.síla daN | Nevyváženost gcm | Oběžný pr.max | Rozsah vnější | Rozsah vnitřní | U/min max |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
315 | 96.2 | 5 | 0.03 | 260 | 103 | 286 | 6 x M16 | 125 | 0.055 | 43 | 50 | 5500 | 90 | 384 | 78-299 | 10-315 | 2800 |
Tento produkt najdete v našem KATALOGU na straně 17 (2021)
Kartu tohoto produktu si můžete vytisknout zde

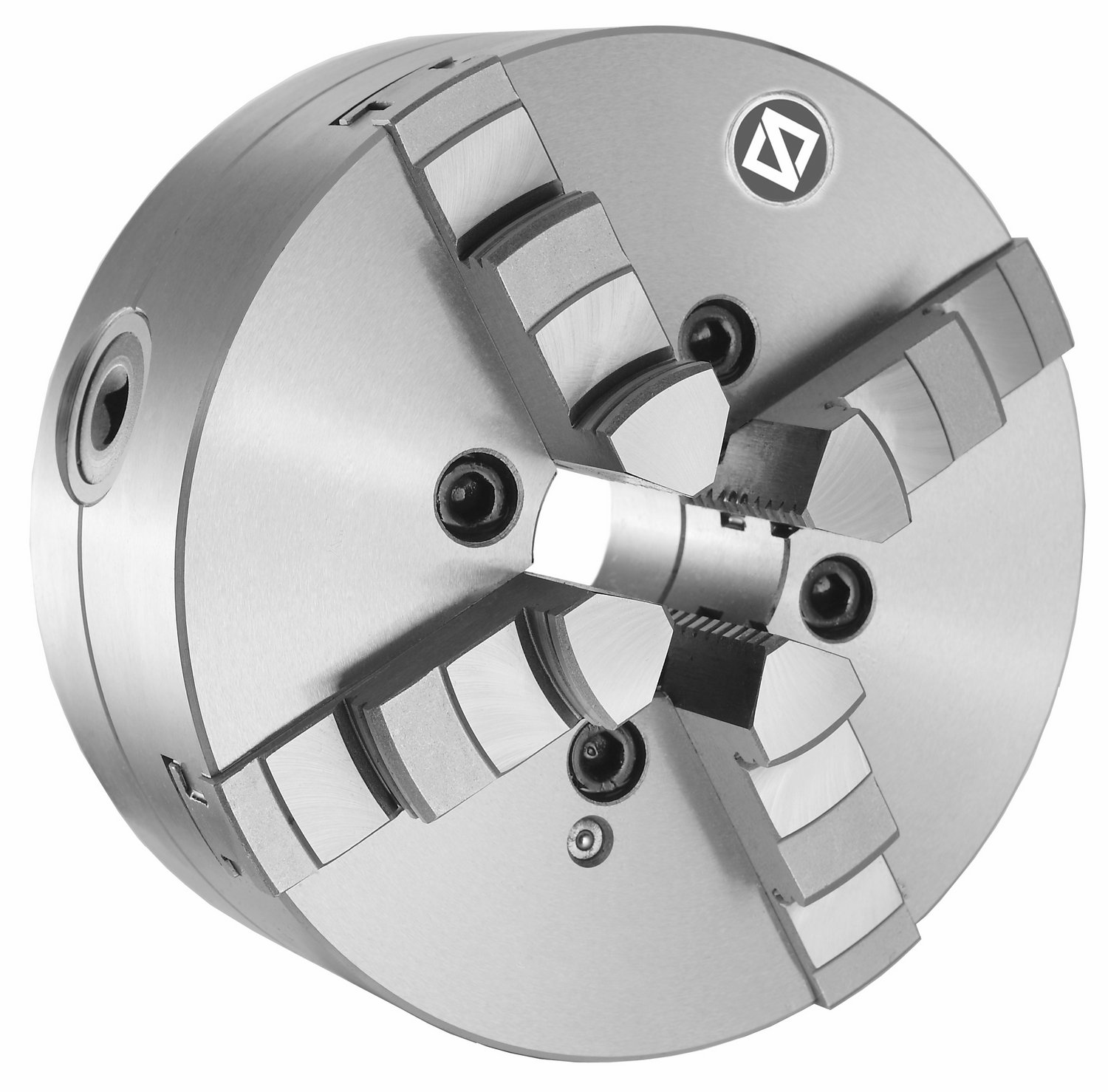

Čtyřčelisťové sklíčidlo 630 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-630
Strana katalogu: 17 (2021)
226 772,00 Kč/ks
170 085,00 Kč/ks
Čtyřčelisťové sklíčidlo 250 mm, ocel, DIN 55027-6", jednodílné čelisti
Kód: ZE-8457-256
Strana katalogu: 18 (2021)
41 693,00 Kč/ks
31 263,00 Kč/ks
Čtyřčelisťové sklíčidlo 125 mm, ocel, DIN 55029-3", jednodílné čelisti
Kód: ZE-8459-123
Strana katalogu: 18 (2021)
21 701,00 Kč/ks
16 269,00 Kč/ks
Čtyřčelisťové sklíčidlo 200 mm, ocel, DIN 55029-5", jednodílné čelisti
Kód: ZE-8459-205
Strana katalogu: 18 (2021)
31 977,00 Kč/ks
23 970,00 Kč/ks
Čtyřčelisťové sklíčidlo 125 mm, ocel, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-8454-125
Strana katalogu: 17 (2021)
16 422,00 Kč/ks
12 317,00 Kč/ks
Čtyřčelisťové sklíčidlo 315 mm, ocel, DIN 55027-8", jednodílné čelisti
Kód: ZE-8457-318
Strana katalogu: 18 (2021)
65 688,00 Kč/ks
49 266,00 Kč/ks
Čtyřčelisťové sklíčidlo 800 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-800
Strana katalogu: 17 (2021)
Cena na dotaz
Čtyřčelisťové sklíčidlo 400 mm, ocel, DIN 55027-11", jednodílné čelisti
Kód: ZE-8457-411
Strana katalogu: 18 (2021)
97 206,00 Kč/ks
72 905,00 Kč/ks
Čtyřčelisťové sklíčidlo 250 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-250
Strana katalogu: 17 (2021)
18 182,00 Kč/ks
13 643,00 Kč/ks
Čtyřčelisťové sklíčidlo 125 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-125
Strana katalogu: 17 (2021)
9 053,00 Kč/ks
6 783,00 Kč/ks
Čtyřčelisťové sklíčidlo 250 mm, ocel, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-8454-250
Strana katalogu: 17 (2021)
31 773,00 Kč/ks
23 817,00 Kč/ks
Čtyřčelisťové sklíčidlo 315 mm, ocel, DIN 55029-6", jednodílné čelisti
Kód: ZE-8459-316
Strana katalogu: 18 (2021)
63 572,00 Kč/ks
47 685,00 Kč/ks
Čtyřčelisťové sklíčidlo 630 mm, ocel, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-8454-630
Strana katalogu: 17 (2021)
Cena na dotaz
Čtyřčelisťové sklíčidlo 160 mm, ocel, DIN 55029-4", jednodílné čelisti
Kód: ZE-8459-164
Strana katalogu: 18 (2021)
24 710,00 Kč/ks
18 539,00 Kč/ks
Čtyřčelisťové sklíčidlo 160 mm, ocel, DIN 55029-5", jednodílné čelisti
Kód: ZE-8459-165
Strana katalogu: 18 (2021)
24 710,00 Kč/ks
18 539,00 Kč/ks
Čtyřčelisťové sklíčidlo 315 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-315
Strana katalogu: 17 (2021)
26 112,00 Kč/ks
19 584,00 Kč/ks
Čtyřčelisťové sklíčidlo 160 mm, ocel, DIN 55027-5", jednodílné čelisti
Kód: ZE-8457-165
Strana katalogu: 18 (2021)
24 429,00 Kč/ks
18 309,00 Kč/ks
Čtyřčelisťové sklíčidlo 315 mm, ocel, DIN 55027-6", jednodílné čelisti
Kód: ZE-8457-316
Strana katalogu: 18 (2021)
65 688,00 Kč/ks
49 266,00 Kč/ks
Čtyřčelisťové sklíčidlo 200 mm, ocel, DIN 55027-4", jednodílné čelisti
Kód: ZE-8457-204
Strana katalogu: 18 (2021)
31 391,00 Kč/ks
23 537,00 Kč/ks
Čtyřčelisťové sklíčidlo 400 mm, ocel, DIN 55029-11", jednodílné čelisti
Kód: ZE-8459-411
Strana katalogu: 18 (2021)
106 845,00 Kč/ks
80 121,00 Kč/ks
Čtyřčelisťové sklíčidlo 200 mm, ocel, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-8454-200
Strana katalogu: 17 (2021)
24 149,00 Kč/ks
18 105,00 Kč/ks
4-čelisťové sklíčidlo 200 mm, litina, DIN 6350, jednodílné čelisti, 3 x vrtané z čelní strany
Kód: ZE-6454-201
Strana katalogu: 17 (2021)
14 943,00 Kč/ks
11 195,00 Kč/ks
Čtyřčelisťové sklíčidlo 400 mm, ocel, DIN 55029-8", jednodílné čelisti
Kód: ZE-8459-408
Strana katalogu: 18 (2021)
106 845,00 Kč/ks
80 121,00 Kč/ks
Čtyřčelisťové sklíčidlo 250 mm, ocel, DIN 55027-8", jednodílné čelisti
Kód: ZE-8457-258
Strana katalogu: 18 (2021)
41 693,00 Kč/ks
31 263,00 Kč/ks
Čtyřčelisťové sklíčidlo 250 mm, ocel, DIN 55029-8", jednodílné čelisti
Kód: ZE-8459-258
Strana katalogu: 18 (2021)
41 693,00 Kč/ks
31 263,00 Kč/ks
Čtyřčelisťové sklíčidlo 160 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-160
Strana katalogu: 17 (2021)
10 710,00 Kč/ks
8 033,00 Kč/ks
Čtyřčelisťové sklíčidlo 100 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-100
Strana katalogu: 17 (2021)
8 288,00 Kč/ks
6 222,00 Kč/ks
4-čelisťové sklíčidlo 160 mm, litina, DIN 6350, jednodílné čelisti, 3 x vrtané z čelní strany
Kód: ZE-6454-161
Strana katalogu: 17 (2021)
13 541,00 Kč/ks
10 149,00 Kč/ks
Čtyřčelisťové sklíčidlo 200 mm, ocel, DIN 55027-6", jednodílné čelisti
Kód: ZE-8457-206
Strana katalogu: 18 (2021)
31 391,00 Kč/ks
23 537,00 Kč/ks
Čtyřčelisťové sklíčidlo 200 mm, ocel, DIN 55029-4", jednodílné čelisti
Kód: ZE-8459-204
Strana katalogu: 18 (2021)
31 977,00 Kč/ks
23 970,00 Kč/ks
Čtyřčelisťové sklíčidlo 500 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-500
Strana katalogu: 17 (2021)
122 553,00 Kč/ks
91 902,00 Kč/ks
4-čelisťové sklíčidlo 250 mm, litina, DIN 6350, jednodílné čelisti, 3 x vrtané z čelní strany
Kód: ZE-6454-251
Strana katalogu: 17 (2021)
23 766,00 Kč/ks
17 825,00 Kč/ks
Čtyřčelisťové sklíčidlo 315 mm, ocel, DIN 55029-8", jednodílné čelisti
Kód: ZE-8459-318
Strana katalogu: 18 (2021)
63 572,00 Kč/ks
47 685,00 Kč/ks
Čtyřčelisťové sklíčidlo 125 mm, ocel, DIN 55027-3", jednodílné čelisti
Kód: ZE-8457-123
Strana katalogu: 18 (2021)
21 701,00 Kč/ks
16 269,00 Kč/ks
Čtyřčelisťové sklíčidlo 125 mm, ocel, DIN 55029-4", jednodílné čelisti
Kód: ZE-8459-124
Strana katalogu: 18 (2021)
21 701,00 Kč/ks
16 269,00 Kč/ks
Čtyřčelisťové sklíčidlo 400 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-400
Strana katalogu: 17 (2021)
47 609,00 Kč/ks
35 700,00 Kč/ks
Čtyřčelisťové sklíčidlo 160 mm, ocel, DIN 55027-4", jednodílné čelisti
Kód: ZE-8457-164
Strana katalogu: 18 (2021)
24 429,00 Kč/ks
18 309,00 Kč/ks
Čtyřčelisťové sklíčidlo 125 mm, ocel, DIN 55027-4", jednodílné čelisti
Kód: ZE-8457-124
Strana katalogu: 18 (2021)
21 701,00 Kč/ks
16 269,00 Kč/ks
4-čelisťové sklíčidlo 125 mm, litina, DIN 6350, jednodílné čelisti, 3 x vrtané z čelní strany
Kód: ZE-6454-126
Strana katalogu: 17 (2021)
10 506,00 Kč/ks
7 880,00 Kč/ks
4-čelisťové sklíčidlo 315 mm, ocelové, DIN 55029-11, jednodílné čelisti
Kód: ZE-8459-311
Strana katalogu: (2021)
68 340,00 Kč/ks
51 255,00 Kč/ks
Čtyřčelisťové sklíčidlo 500 mm, ocel, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-8454-500
Strana katalogu: 17 (2021)
194 208,00 Kč/ks
145 656,00 Kč/ks
Čtyřčelisťové sklíčidlo 250 mm, ocel, DIN 55029-6", jednodílné čelisti
Kód: ZE-8459-256
Strana katalogu: 18 (2021)
41 693,00 Kč/ks
31 263,00 Kč/ks
Čtyřčelisťové sklíčidlo 200 mm, ocel, DIN 55029-6", jednodílné čelisti
Kód: ZE-8459-206
Strana katalogu: 18 (2021)
31 977,00 Kč/ks
23 970,00 Kč/ks
Čtyřčelisťové sklíčidlo 800 mm, ocel, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-8454-800
Strana katalogu: 17 (2021)
Cena na dotaz
Čtyřčelisťové sklíčidlo 315 mm, ocel, DIN 55027-11", jednodílné čelisti
Kód: ZE-8457-311
Strana katalogu: 18 (2021)
65 688,00 Kč/ks
49 266,00 Kč/ks
Čtyřčelisťové sklíčidlo 400 mm, ocel, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-8454-400
Strana katalogu: 17 (2021)
75 404,00 Kč/ks
56 559,00 Kč/ks
Čtyřčelisťové sklíčidlo 200 mm, ocel, DIN 55027-5", jednodílné čelisti
Kód: ZE-8457-205
Strana katalogu: 18 (2021)
31 391,00 Kč/ks
23 537,00 Kč/ks
Čtyřčelisťové sklíčidlo 100 mm, ocel, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-8454-100
Strana katalogu: 17 (2021)
13 745,00 Kč/ks
10 302,00 Kč/ks
Čtyřčelisťové sklíčidlo 200 mm, litina, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-6454-200
Strana katalogu: 17 (2021)
12 546,00 Kč/ks
9 410,00 Kč/ks
Čtyřčelisťové sklíčidlo 400 mm, ocel, DIN 55027-8", jednodílné čelisti
Kód: ZE-8457-408
Strana katalogu: 18 (2021)
97 206,00 Kč/ks
72 905,00 Kč/ks
Čtyřčelisťové sklíčidlo 160 mm, ocel, DIN 6350, jednodílné čelisti, válcové upnutí
Kód: ZE-8454-160
Strana katalogu: 17 (2021)
18 488,00 Kč/ks
13 872,00 Kč/ks
