Od 01.01.2024 do nabídky zařazeny novinky, zejména ochranné kryty strojů ! Kompletní nabídka na www.krytystroju.cz.
vhodné pro soustruhy všech typů a různé druhy frézovacích, vrtacích a CNC zařízení; broušené vodicí a styčné plochy; spirálová destička zápustkově kovaná z legované kalené oceli

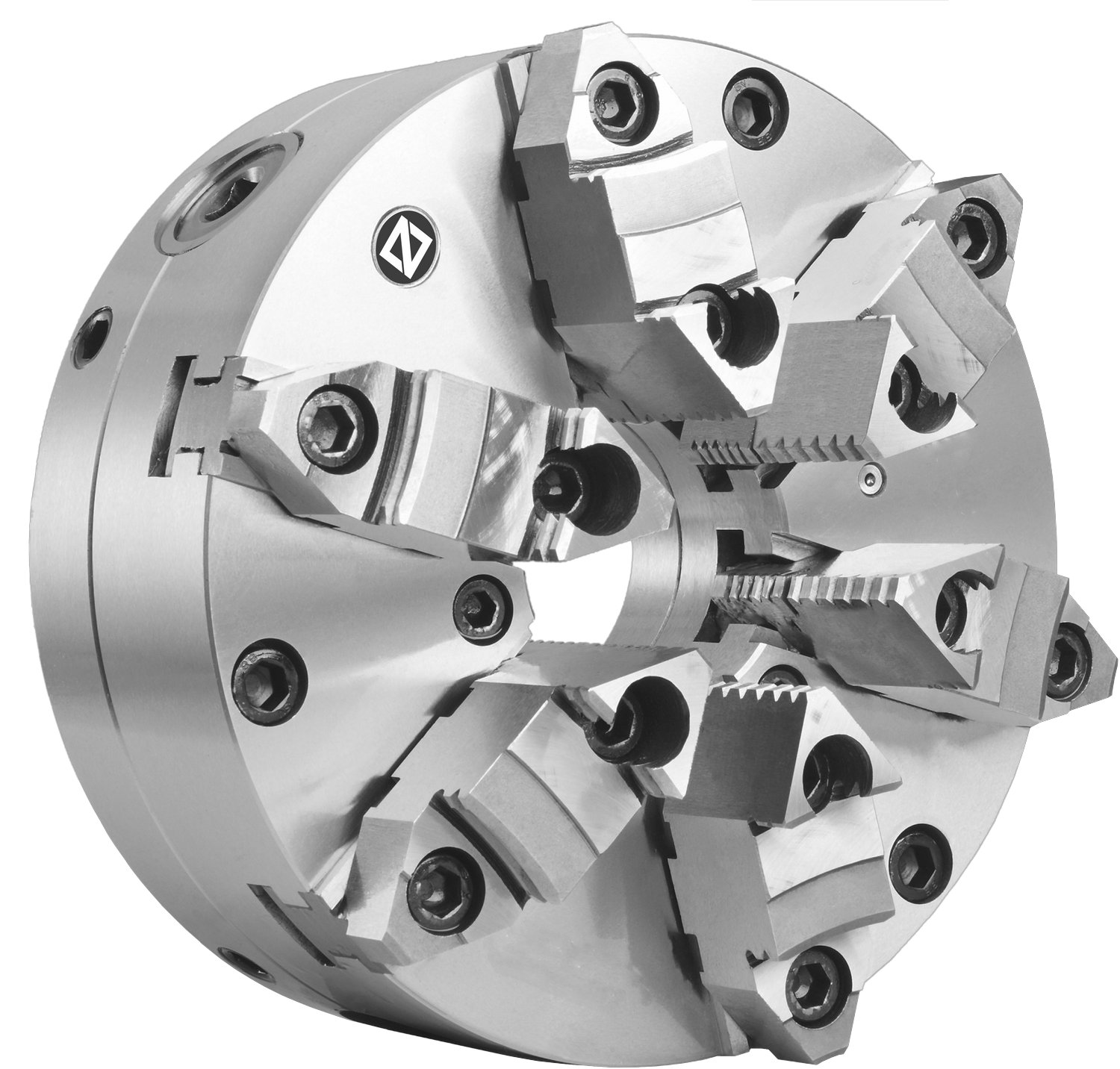

Tato soustružnická sklíčidla zaručují homogenní upínací sílu díky samostředicím upínacím čelistem. Radiální jemné nastavení zajišťuje velmi přesnou soustřednost
soustružnické sklíčidlo vč. 1 sady základních a tvrdých oboustranných horních čelistí, klíče a montážních šroubů

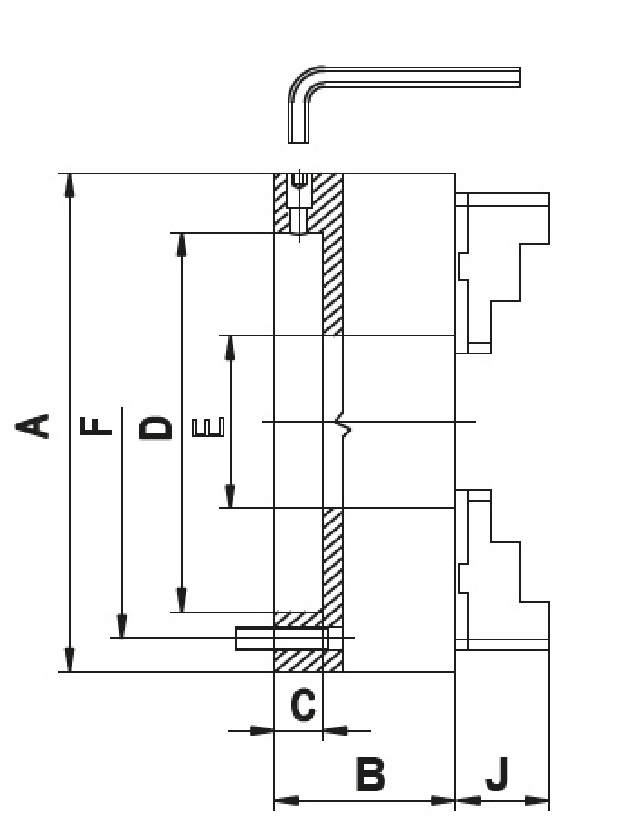

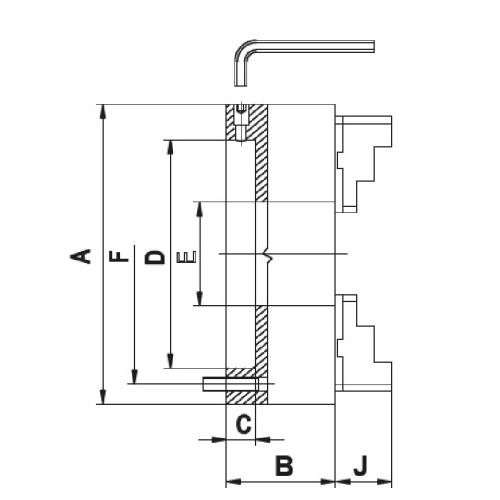

A (Ø) mm |
C mm |
D mm |
E mm |
F mm |
B mm |
H mm |
RPM MAX min -1 |
125 | 15 | 55 | 35,5 | 108 | 71,5 | 40 | 3000 |
160 | 18 | 86 | 42 | 140 | 68 | 43 | 2500 |
200 | 20 | 110 | 55 | 176 | 78 | 45 | 2200 |
250 | 20 | 145 | 76 | 224 | 89 | 53 | 1900 |
315 | 20 | 180 | 103 | 286 | 96,2 | 57 | 1500 |
400 | 22 | 299,2 | 136 | 171,5 | 123 | 67 | 1300 |
500 | 30 | 407,7 | 190 | 235 | 144 | 79 | 800 |
630 | 30 | 407,1 | 252 | 330,2 | 150 | 87 | 700 |
Parametry
A | B | C | Čelní házení | D | E | F | J | Max.up.síla daN | Nevyváženost gcm | Oběžný pr.max | Opakovatelná přesnost | Přesnost nastavení | Rozsah vnější | Rozsah vnitřní | U/min max |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
630 | 150 | 30 | 0.05 | 407.1 | 252 | 330.2 | 87 | 8000 | 640 | 770 | 0.015 | 0.005 | 150-661 | 40-630 | 700 |
Tento produkt najdete v našem KATALOGU na straně 21 (2021)
Kartu tohoto produktu si můžete vytisknout zde
Šestičelisťové sklíčidlo s rad. nastavením 200 mm, ocel, válcové upnutí, dvoudílné čelisti
Kód: ZE-8663-200
Strana katalogu: 21 (2021)
32 520,00 Kč/ks
24 384,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 160 mm, ocel, válcové upnutí, jednodílné čelisti
Kód: ZE-8653-160
Strana katalogu: 21 (2021)
23 160,00 Kč/ks
17 376,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 315 mm, ocel, válcové upnutí, dvoudílné čelisti
Kód: ZE-8663-315
Strana katalogu: 21 (2021)
63 960,00 Kč/ks
47 976,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 400 mm, ocel, válcové upnutí, jednodílné čelisti
Kód: ZE-8653-400
Strana katalogu: 21 (2021)
95 928,00 Kč/ks
71 952,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 160 mm, ocel, válcové upnutí, dvoudílné čelisti
Kód: ZE-8663-160
Strana katalogu: 21 (2021)
27 024,00 Kč/ks
20 256,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 500 mm, ocel, válcové upnutí, dvoudílné čelisti
Kód: ZE-8663-500
Strana katalogu: 21 (2021)
228 048,00 Kč/ks
171 024,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 315 mm, ocel, válcové upnutí, jednodílné čelisti
Kód: ZE-8653-315
Strana katalogu: 21 (2021)
53 472,00 Kč/ks
40 104,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 125 mm, ocel, válcové upnutí, jednodílné čelisti
Kód: ZE-8653-125
Strana katalogu: 21 (2021)
19 296,00 Kč/ks
14 472,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 250 mm, ocel, válcové upnutí, dvoudílné čelisti
Kód: ZE-8663-250
Strana katalogu: 21 (2021)
44 112,00 Kč/ks
33 072,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 400 mm, ocel, válcové upnutí, dvoudílné čelisti
Kód: ZE-8663-400
Strana katalogu: 21 (2021)
111 672,00 Kč/ks
83 760,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 200 mm, ocel, válcové upnutí, jednodílné čelisti
Kód: ZE-8653-200
Strana katalogu: 21 (2021)
27 576,00 Kč/ks
20 688,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 250 mm, ocel, válcové upnutí, jednodílné čelisti
Kód: ZE-8653-250
Strana katalogu: 21 (2021)
37 488,00 Kč/ks
28 104,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 125 mm, ocel, válcové upnutí, dvoudílné čelisti
Kód: ZE-8663-125
Strana katalogu: 21 (2021)
23 160,00 Kč/ks
17 376,00 Kč/ks
