vhodné pro soustruhy všech typů a různé druhy frézovacích, vrtacích a CNC zařízení; broušené vodicí a styčné plochy; spirálová destička zápustkově kovaná z legované kalené oceli
tato soustružnická sklíčidla zaručují homogenní upínací sílu díky samostředicím upínacím čelistem. Radiální jemné nastavení zajišťuje velmi přesnou soustřednost

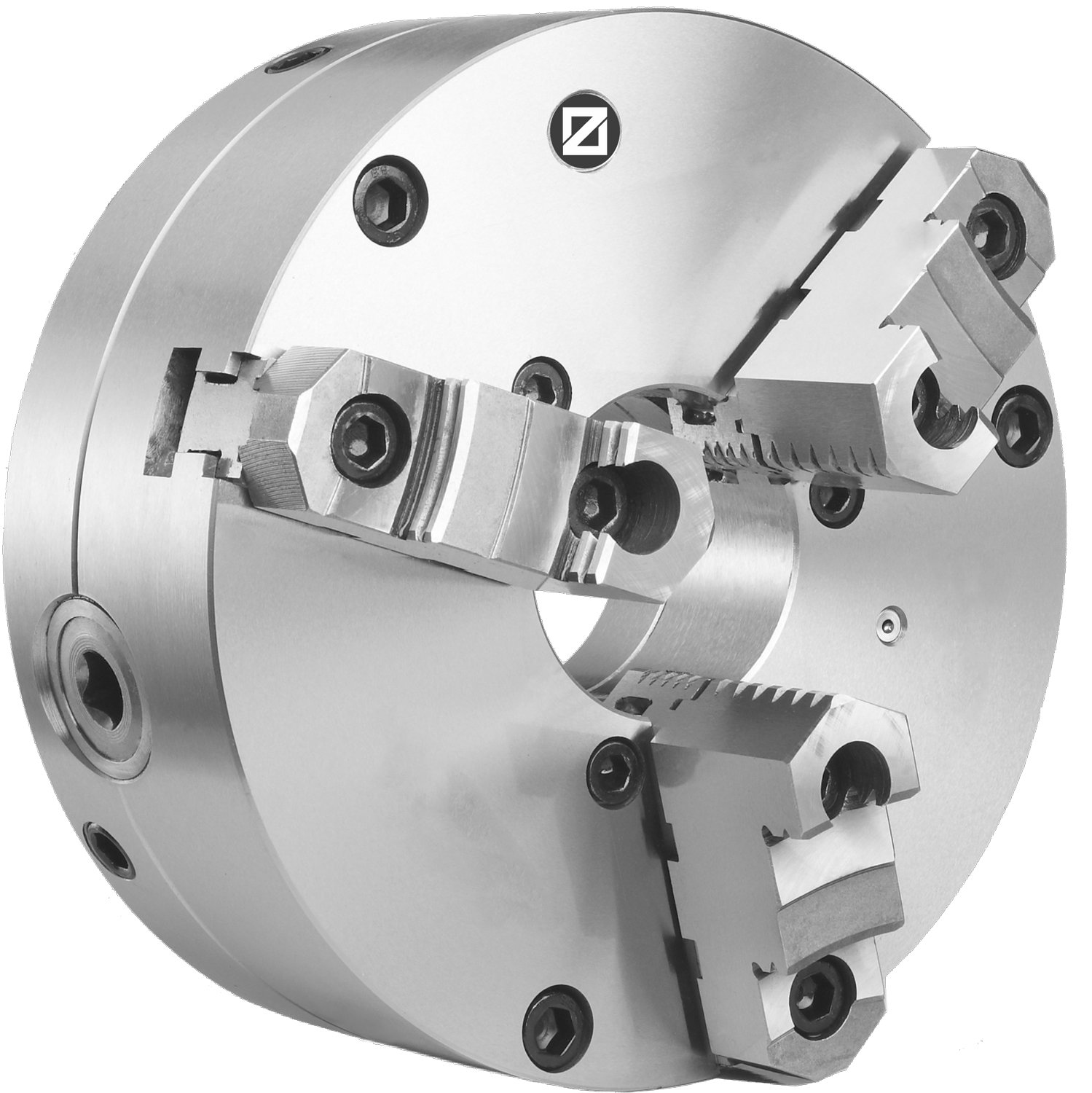

soustružnické sklíčidlo vč. 1 sady základních a tvrdých oboustranných horních čelistí, klíče a montážních šroubů

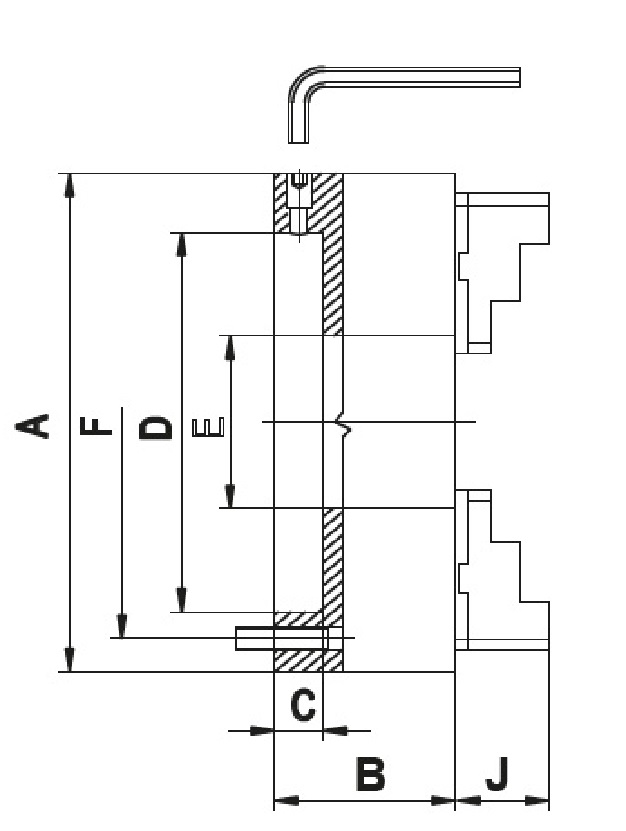

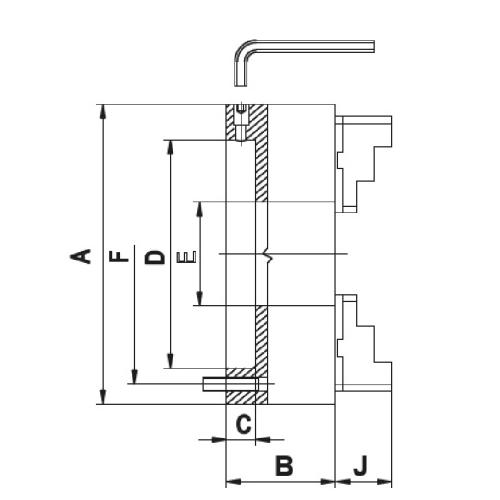

A (Ø) mm |
C mm |
D mm |
E mm |
F mm |
B mm |
J mm |
RPM MAX min -1 |
125 | 15 | 55 | 35,5 | 108 | 71,5 | 40 | 3800 |
160 | 18 | 86 | 42 | 140 | 68 | 43 | 3500 |
200 | 20 | 110 | 55 | 176 | 78 | 45 | 3100 |
250 | 20 | 145 | 76 | 224 | 89 | 53 | 2700 |
315 | 20 | 180 | 103 | 286 | 96,2 | 57 | 2200 |
400 | 22 | 299,2 | 136 | 171,5 | 123 | 67 | 180 |
Parametry
A | B | C | Čelní házení | D | E | F | J | Max.up.síla daN | Nevyváženost gcm | Oběžný pr.max | Opakovatelná přesnost | Přesnost nastavení | Rozsah vnější | Rozsah vnitřní | U/min max |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
125 | 71.5 | 15 | 0.02 | 55 | 35.5 | 108 | 40 | 2400 | 23 | 151 | 0.015 | 0.005 | 34-118 | 3-125 | 3800 |
Tento produkt najdete v našem KATALOGU na straně 20 (2021)
Kartu tohoto produktu si můžete vytisknout zde
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 200, jednodílné čelisti
Kód: ZE-8353-200FE
Strana katalogu: 20 (2021)
19 968,00 Kč/ks
14 976,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 160, dvoudílné čelisti
Kód: ZE-8363-160FE
Strana katalogu: 20 (2021)
17 184,00 Kč/ks
12 888,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 400, dvoudílné čelisti
Kód: ZE-8363-400FE
Strana katalogu: 20 (2021)
62 904,00 Kč/ks
47 184,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 400, jednodílné čelisti
Kód: ZE-8353-400FE
Strana katalogu: 20 (2021)
59 904,00 Kč/ks
44 928,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 160, jednodílné čelisti
Kód: ZE-8353-160FE
Strana katalogu: 20 (2021)
15 720,00 Kč/ks
11 784,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 200, dvoudílné čelisti
Kód: ZE-8363-200FE
Strana katalogu: 20 (2021)
21 120,00 Kč/ks
15 840,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 315, dvoudílné čelisti
Kód: ZE-8363-315FE
Strana katalogu: 20 (2021)
39 384,00 Kč/ks
29 544,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 250, dvoudílné čelisti
Kód: ZE-8363-250FE
Strana katalogu: 20 (2021)
27 792,00 Kč/ks
20 832,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 125, jednodílné čelisti
Kód: ZE-8353-125FE
Strana katalogu: 20 (2021)
15 456,00 Kč/ks
11 592,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 315, jednodílné čelisti
Kód: ZE-8353-315FE
Strana katalogu: 20 (2021)
38 688,00 Kč/ks
29 016,00 Kč/ks
Tříčelisťové soustružnické sklíčidlo s rad. nastavením, ocel, válcové upnutí Ø 250, jednodílné čelisti
Kód: ZE-8353-250FE
Strana katalogu: 20 (2021)
26 472,00 Kč/ks
19 848,00 Kč/ks
