Vhodné pro soustruhy všech typů a různé druhy frézovacích, vrtacích a CNC zařízení; broušené vodicí a styčné plochy; spirálová destička zápustkově kovaná z legované kalené oceli
Vhodné zejména pro upínání vícerohových a soustružených prvků, které nelze upínat do 3- a 4čelisťových soustružnických sklíčidel

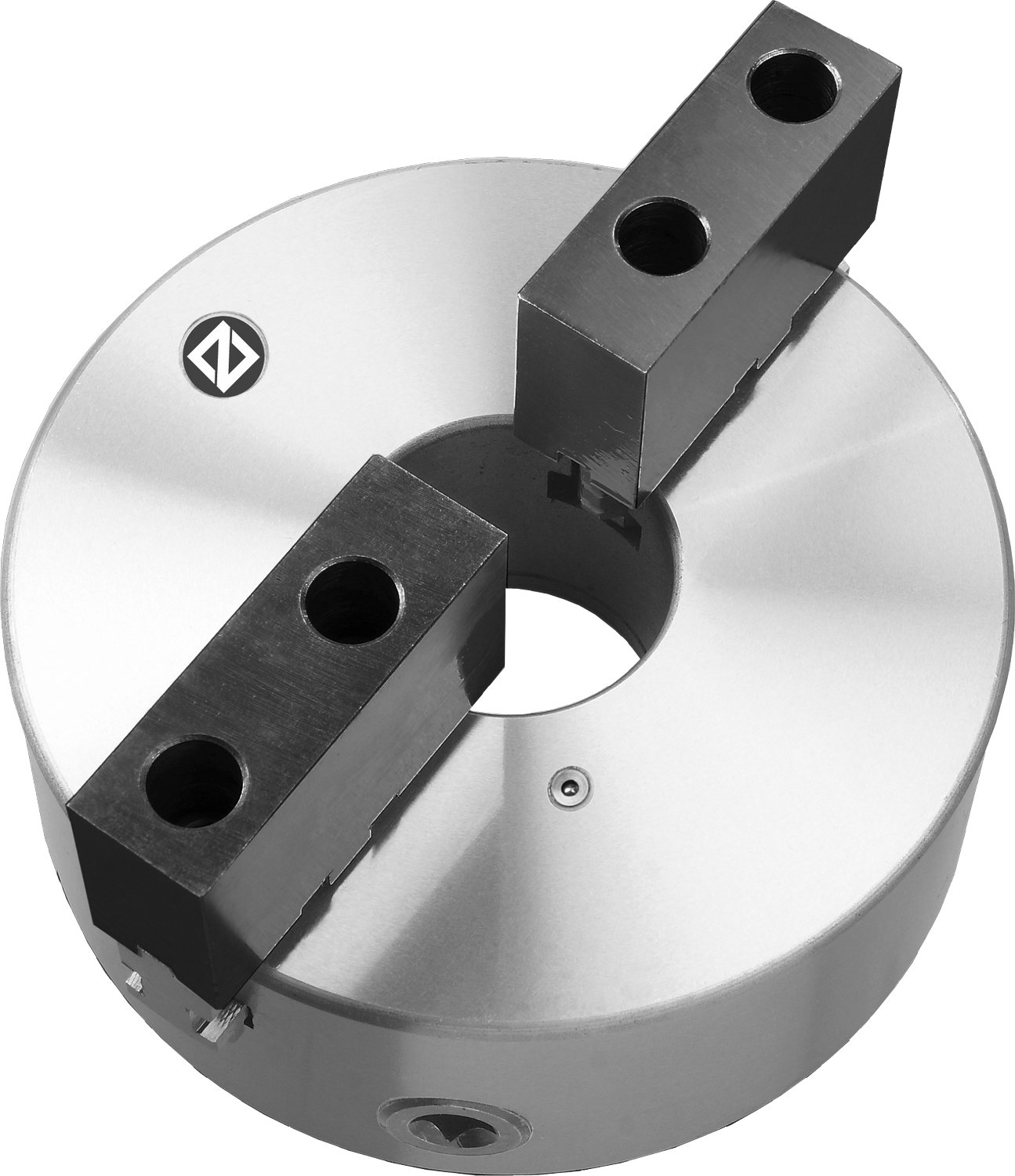

Soustružnické sklíčidlo vč. 1 sady základních a měkkých oboustranných horních čelistí, klíče a montážních šroubů

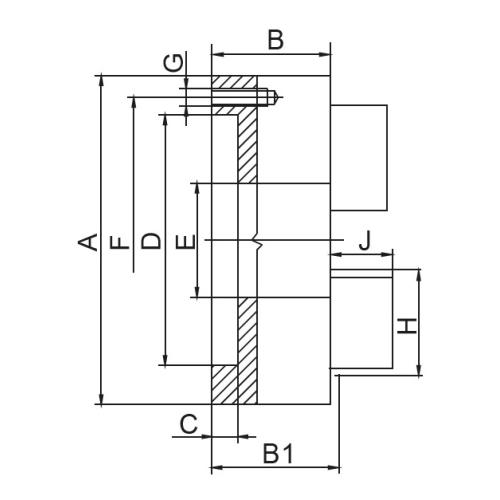

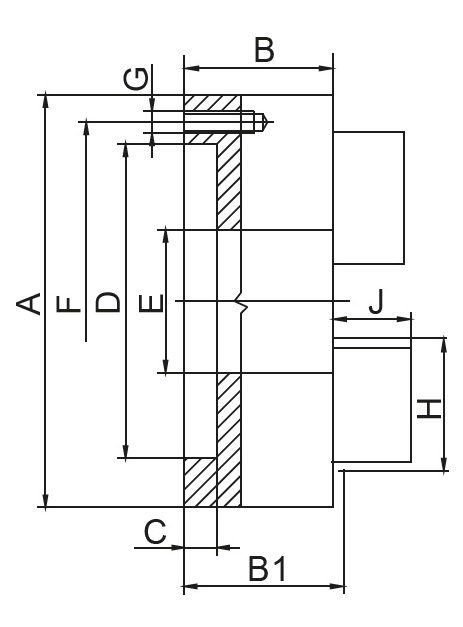

A (Ø) mm |
B mm |
B1 mm |
C mm |
D mm |
E mm |
F mm |
G mm |
H mm |
J mm |
RPM MAX min -1 |
kg |
160 | 64 | 69,3 | 4 | 125 | 42 | 140 | 6xM10 | 67 | 43 | 3000 | 10 |
200 | 75 | 79,3 | 4 | 160 | 55 | 176 | 6xM10 | 80 | 45 | 2500 | 17,5 |
250 | 85 | 88,8 | 5 | 200 | 76 | 224 | 6xM12 | 95 | 53 | 2000 | 29 |
315 | 94 | 99,1 | 5 | 260 | 103 | 286 | 6xM16 | 110 | 57 | 1500 | 50 |
400 | 105 | 113,8 | 5 | 330 | 136 | 362 | 6xM16 | 127 | 67 | 1000 | 85 |
Parametry
A | B | B1 | C | Čelní házení | D | E | F | G | H | Házivost | J | kg | Max.up.síla daN | Oběžný pr.max | Rozsah vnější | Rozsah vnitřní | U/min max |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
160 | 64 | 69.3 | 4 | 0.02 | 125 | 42 | 140 | 6 x M10 | 67 | 0.035 | 43 | 10 | 3100 | 204 | 42-146 | 3-160 | 3000 |
Tento produkt najdete v našem KATALOGU na straně 12 (2021)
Kartu tohoto produktu si můžete vytisknout zde
Dvoučelisťové sklíčidlo 250 mm, litina, DIN 6350, dělené čelisti, válcové upnutí
Kód: ZE-6252-250
Strana katalogu: 12 (2021)
14 625,00 Kč/ks
11 700,00 Kč/ks
Dvoučelisťové sklíčidlo 400 mm, litina, DIN 6350, dělené čelisti, válcové upnutí
Kód: ZE-6252-400
Strana katalogu: 12 (2021)
36 750,00 Kč/ks
29 400,00 Kč/ks
Dvoučelisťové sklíčidlo 315 mm, litina, DIN 6350, dělené čelisti, válcové upnutí
Kód: ZE-6252-315
Strana katalogu: 12 (2021)
23 925,00 Kč/ks
19 150,00 Kč/ks
Dvoučelisťové sklíčidlo 200 mm, litina, DIN 6350, dělené čelisti, válcové upnutí
Kód: ZE-6252-200
Strana katalogu: 12 (2021)
11 475,00 Kč/ks
9 175,00 Kč/ks
